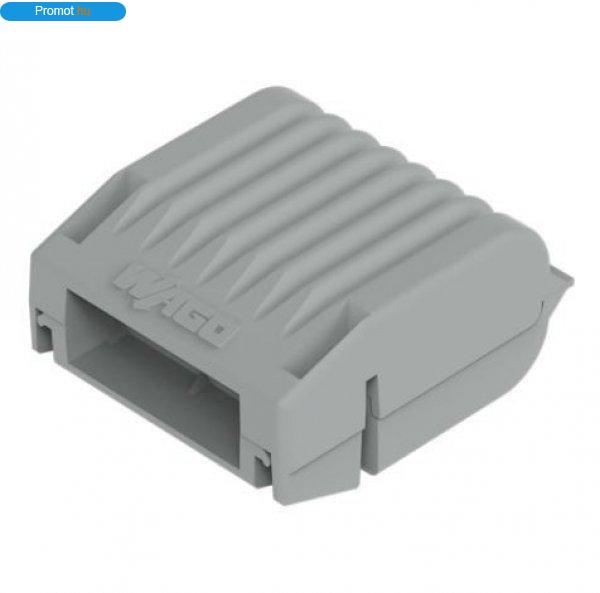

A WAGO Gélbox egy kompakt doboz, szilikonmentes géllel előretöltve. A Gélbox hat
méretben kapható, és IPX8 szintű nedvesség elleni védelmet biztosít a WAGO
221-es sorozatú karos vezeték összekötőihez és a 2273-as sorozatú COMPACT PUSH
WIREŽ vezeték összekötőkhöz. Ez a védelmi szint azt jelenti, hogy a csatlakozók
teljesen védve vannak a víz ellen, és folyamatosan víz alatt tarthatók. A
hagyományos kitöltőanyag vegyületek, például a poliuretán és a szilikon szintén
megfelelnek az IPX8 követelményeknek. A WAGO Gélbox megkülönböztető tulajdonsága
azonban az, hogy pontosan ott védi az elektromos installációt, ahol arra szükség
van - a csatlakozási pontokon - anélkül, hogy a csatlakozásokat végleg
hozzáférhetetlenné tenné. A szilikon alapú géllel ellentétben a WAGO Gélbox
szilikonmentes gélje szinte korlátozások nélkül alkalmazható. Ez a gélbox az
alábbi vezetékösszekötőkkel használható: 1 x 221-412 1 x 221-413 2 x 2273-202 1
x 2273-204 1 x 2273-208 Méret: 17,8 x 33,6 x 32 mm A telepítés egyszerű: nyissa
ki a WAGO Gélboxot, helyezze be a bekötött vezeték összekötőket, és zárja le a
gélboxot a két oldal összenyomásával. A gél teljesen körülzárja a csatlakozást.
A kompakt kialakításnak köszönhetően a WAGO Gélboxok könnyen illeszthetők
bármilyen kötődobozba. A különböző kialakításoknak köszönhetően több vezeték
összekötő helyezhető el egy WAGO Gélboxban, így további hely szabadítható fel a
kötődobozban. Ha egy áramkört ki kell bővíteni, a boxok könnyen kinyithatók, és
a kötés újravezetékezhető - ez fontos előny a szokásos nedvesség elleni
védelmekhez képest. A régi kötések csatlakoztatott vezetékei újra
felhasználhatók az új kötéseknél. Ehhez azonban új vezeték összekötőkre és
Gélboxokra van szükség - a WAGO csak így garantálhatja a magas szintű védelmet.
A WAGO Gélbox teljesen új lehetőséget kínál a vezeték összekötők nedvesség
elleni védelmére. Ez azt jelenti, hogy a gélboxokat bármilyen csatlakozódobozban
könnyen el lehet helyezni - függetlenül attól, hogy a falra vagy a mennyezetre
szerelik-e őket. Mindenekelőtt megszűnik az összetevők keveréséhez szükséges
idő. Másodszor, további idő takarítható meg, mert nem kell várni a keverék
megszilárdulására vagy megszáradására. Továbbá, a gél nem veszélyes, mivel a
vegyi anyagok közti reakció már korábban lezajlott, így a WAGO Gélbox azonnali
használatra kész. A box már meg van töltve géllel, és azonnal lezárja a
csatlakozást, lehetővé téve az elektromos rendszerek azonnali, gyors, egyszerű
és megbízható üzembe helyezését. A WAGO a Cellpack márkájú gél bizonyított
minőségére támaszkodik. Ez a jól ismert kiöntőmassza gyártó a Gelboxot a
WAGO-val közösen fejlesztette ki. Az alkalmazott Cellpack gél három fő előnyt
kínál a hagyományos kiöntéshez képest. Közülük legfontosabb: a gél
szilikonmentes. Ez lehetővé teszi a Gélbox használatát az ipar bármely
ágazatában - még azokban is, ahol lakkokat, festékeket és más érzékeny anyagokat
használnak, mint például az autóiparban. Másodszor, a szilikonmentes gél már
reagált, veszélyes anyagoktól mentes, határozatlan ideig tárolható. Ez nem
mondható el minden alkotóelemről, amelyekből kiöntő masszát gyártanak. Továbbá a
szilikonmentes gél egyedülálló módon lehetővé teszi a felhasználó számára a
csatlakozás újbóli hozzáférhetőségét- itt a kulcsszó: újbóli hozzáférhetőség. Az
átfogó biztonság érdekében a WAGO Gélbox fejlesztői a boxból, vezeték
összekötőből és gélből álló teljes rendszerre összpontosítottak. A WAGO Gélbox
ugyanolyan szigorú tesztelési követelményeket teljesít, mint a WAGO vezeték
összekötők, az MSZ EN 60998 szerint. A termék magas szintű biztonságát egy
semleges fél is megerősíti a VDE - tesztjelentésben. Hogyan alakul ki a
nedvesség és a pára a kötődobozban? A kondenzáció származhat például a gyors
hőmérséklet-változásokból. Ez gyakran fordul elő átmeneti időszakokban, például
tavasszal és ősszel, amikor a doboz belsejében lévő meleg levegő találkozik a
hideg fallal, és hirtelen lehűl. Az eredmény: páralecsapódás a ház belső falán.
Ezt a fizikai hatást tovább fokozza az energiaveszteség, amely növeli a hőt a
külső hőmérséklethez képest. Ezek a hőmérsékleti különbségek
nyomáskülönbségekhez is vezetnek, amelyek lehetővé teszik, hogy a friss levegő
újra és újra beáramoljon a csatlakozóba, bevezetve a nedvességet. Összességében
jelentős mennyiségű nedvesség halmozódhat fel a csatlakozón. De a heves esőzések
vagy a közel lévő erős vízsugár is nedvességet okozhat a kötődobozokban. A
csatlakozó belsejében lévő nedvesség új áramutakat eredményezhet, és
rövidzárlathoz vezethet. Ezt azonban gyakran csak akkor veszik már észre, ha
védelmi készülékek működésbe lépnek. A WAGO Gélbox használata kizárólag a 221-es
és 2273-as sorozatú vezeték összekötőkkel megengedett, 4mm2 vezeték
keresztmetszetig. A gélbox hatféle méretben érhető el. Minden gélboxhoz tartozik
egy elrendezés, amely egyértelműen meghatározza a használható vezeték összekötők
hozzárendelését. A csatlakozások teljesen védettek a víz ellen, és folyamatosan
vízbe meríthetők 1 m mélységig. Az IPX8 védettség azt jelenti, hogy a WAGO
Gélboxba helyezett vezeték összekötők teljesen védve vannak a víz ellen, és
tartósan vízbe meríthetők. Alapvetően, a behatolás elleni védelem (IP) kódok a
DIN szerint szabványosítva vannak: minél nagyobb a szám, annál nagyobb a
védettség. A kétjegyű kód, például IP68 jelentése: az első szám az érintés és
por elleni védelem (0... 6), a második szám a nedvesség elleni védelem (0... 9).
