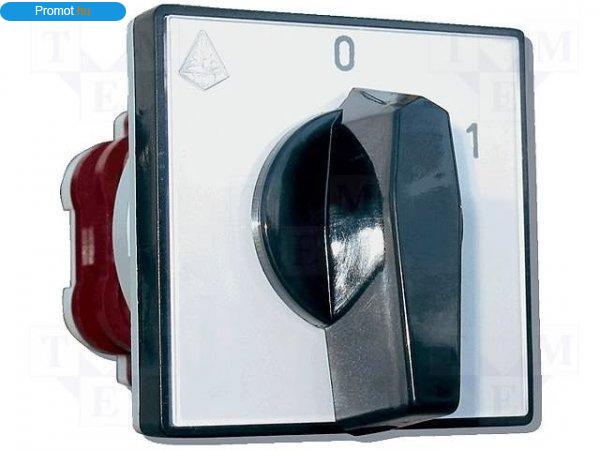

Állások száma: 2 Névleges áram In (A): 40 Kapcsolási séma: Q10 három pólusú
átkapcsolás, motorok be- és kikapcsolása; fogyasztók tápfeszültségének be- és
kikapcsolása Szakaszolókapcsoló feladata olyan áramkörök be- és kikapcsolása,
melyek áramerőssége 20 ? 160 amperig terjed. Alapja az excentrikus forgórész
általi kapcsolás, mely a kapcsolókar 60 vagy 90 fokos elfordításával történik.
Az alapváltozat két, három, vagy négy áramkör közötti átkapcsolásra alkalmas.
Léteznek speciálisan kifejlesztett szakaszolókapcsolók is, amelyek meghatározott
kapcsolási sémákat hajtanak végre, és villanymotorok, hegesztőgépek, illetve más
fogyasztók szabályozására alkalmazhatóak. A készülék megfelel a következő
szabványnak: EN 60947-1; EN 60947-3-1 Szabvány Műszaki jellemzők: Tápfeszültség:
230/400V; 50Hz Szigetelési feszültség: 690V Lökőfeszültség-állóság: 6 000V
Mechanikai élettartama: 3?10 5 átkapcsolási ciklus Üzemi hőmérséklet: 10 - +50°?
Megengedett páratartalom: 35 - 85%RH Átkapcsolási képesség: max. 160A, a
táblázatok szerint Műanyag: UV sugárzásnak ellenálló Védettségi fokozat: - IP42
a normál, kapcsolótáblára szerelhető változat esetében - IP55 a dobozos változat
esetében Kábelek rögzítése: csavaros kötés A csavar meghúzási nyomatéka: 1.33Nm
A betáp kábelek max. keresztmetszete: a méretezési táblázat szerint Tömeg: az
érintkezők számától függ Felszerelés módja: közvetlen a kapcsolótáblára a
szerelőfelület vastagsága: max. 5mm
