Padlódoboz süllyesztődoboz kiegészítő Süllyesztődoboz Batibox süllyesztődoboz
betonba vagy falba szereléshez Ř80 mm Segítségével bármilyen típusú falazatba
vagy bútorba (pl. munkalapba) felszerelhető a padlódoboz. Mélysége: 50 mm A kat.
Szám 0 800 88, Ř80 mm dobozhelymaró segítségével Sorolt kivitelezésnél egymáshoz

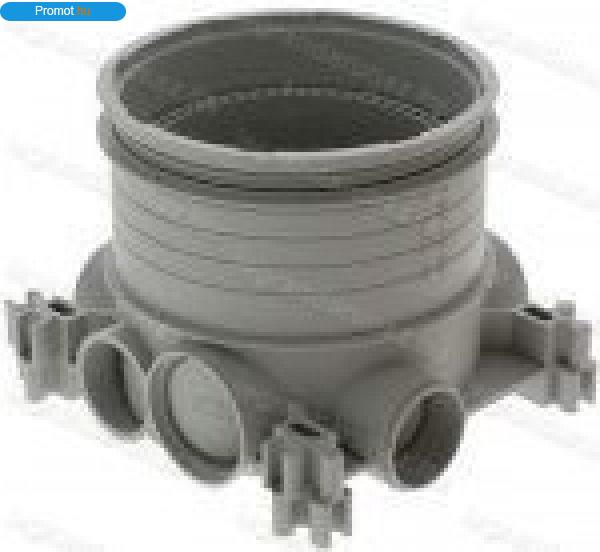

illeszthetők Álpadló ? 50 mm vagy betonpadló Ha betonpadlóba vagy 50 mm-nél
vastagabb álpadlóba szeretnél aljzatokat beépíteni, akkor a tökéletes megoldás
számodra a 081988 cikkszámú süllyesztődoboz! Padlóvastagság: 50?76 mm között. A
doboz mélysége egyszerűen beállítható egy villanyszerelő kés segítségével.
Kétféle beépítési lehetőség több aljzat sorolásához: 86 mm távolság téglalap
alapú padlódoboz vagy egymáshoz illeszkedő, négyzetes padlódobozokhoz 95 mm
távolság különálló, kerek vagy négyzet padlódobozhoz. A doboz tömített
kábelbevezetésekkel rendelkezik, így könnyen kábelezhető és garantált a kiváló
vízzáróság. Ha betonpadló felújításán dolgozol, bátran kérd szakember
segítségét, aki pontosan ki tudja alakítani az aljzat helyét! Beépítési útmutató
szerelvénydobozhoz A szerelvénydoboz helyes beépítése nagyon fontos, hogy
biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről
lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni: 1. Előkészítés
Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett
usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic
szerelvényhez. Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet.
Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély. 2. Beépítési
távolságok Ha egymás mellé több dobozt teszel, tartsd be a megfelelő
középtávolságokat: 86 mm középtávolság, ha mini téglalap alapú padlódobozt vagy
két darab négyzetes padlódobozt használsz. 95 mm középtávolság, ha különálló
dobozokat kerek padlódobozokat vagy két négyzet alakú padlódobozt építesz be.
Ügyelj arra, hogy vízszintesen és függőlegesen is pontosan legyenek elhelyezve a
dobozok, hogy a kapcsolók és dugaljak később szépen illeszkedjenek. Tipp:
Természetesen itt nem kell a süllyesztőbozt méretre vágnod! Egyszerűen csak a
megfelelő hosszával illesszd össze a két dobozt! 3. Szerelvénydoboz mélységének
pontos beállítása álpadlóhoz (? 50 mm) Szeretnéd, hogy tökéletesen illeszkedjen
a szerelvénydoboz az álpadlódhoz? Semmi gond! Csak egy villanyszerelő késre lesz
szükséged, hogy egyszerűen beállítsd a kívánt mélységet. A dobozon található
rovátkák segítenek pontosan beállítani a megfelelő méretet: 1 rovátkát vágj le,
ha a szükséges mélység 66 és 74 mm közötti. 2 rovátkát vágj le, ha a mélység 60
és 66 mm közötti. 3 rovátkát vágj le, ha a mélység 54 és 60 mm közötti. 4
rovátkát vágj le, ha a mélység 54 mm-nél kisebb. Ezzel az egyszerű lépéssel
garantáltan gyors, pontos és tökéletes lesz a szerelés, így a munkád eredménye
is szakszerű és esztétikus lesz! Tipp: Használj éles kést vagy villanyszerelő
kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld! 4. Szerelvénydoboz
mélységének pontos beállítása betonpadlóhoz Betonpadlóba építenél aljzatot?
Semmi gond! A szerelvénydoboz mélységét egyszerűen igazíthatod a padló
vastagságához. Ehhez csak egy villanyszerelő késre lesz szükséged ? a dobozon
található rovátkák megmutatják, hol kell vágni. 1 rovátkát vágj le, ha a doboz
beépítési mélysége 66?76 mm között van. 2 rovátkát vágj le, ha a doboz beépítési
mélysége 60?70 mm között van. 3 rovátkát vágj le, ha a doboz beépítési mélysége
54?64 mm között van. 4 rovátkát vágj le, ha a doboz beépítési mélysége 58 mm-nél
kisebb. Így biztos lehetsz benne, hogy a doboz tökéletesen illeszkedik majd a
betonpadlóba ? gyors, precíz, szakszerű megoldás! Tipp: Használj éles kést vagy
villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld! Tipp:
Olajozd meg a a piros védőkupak menetét, hogy a beton ne ragadjon a menetre
Állítsd be és szorítsd meg a védőkupakot amikor betekered a helyére Hasznos
tanácsok: Kábelek bevezetése A doboz oldalain található bevezető nyílások
megkönnyítik a vezetékek behúzását. Figyelj arra, hogy a kábelek ne sérüljenek
meg, és ne feszüljön meg túlzottan a vezeték behúzás közben. Mindig hagyj egy
kis plusz hosszúságot a vezetékekből, hogy kényelmes legyen bekötni, és később
is könnyen hozzáférj, ha szükséges. Ellenőrzés A végén mindenképp ellenőrizd,
hogy a doboz stabilan áll-e, és nincsenek benne repedések, sérülések. Győződj
meg róla, hogy a vezetékek szépen elférnek a dobozban, nem érintkeznek
egymással, és minden szigetelés ép. Ha ezeket betartod, biztos lehetsz benne,
hogy a szerelvénydobozod nemcsak jól fog kinézni, hanem biztonságosan is fog
működni!
