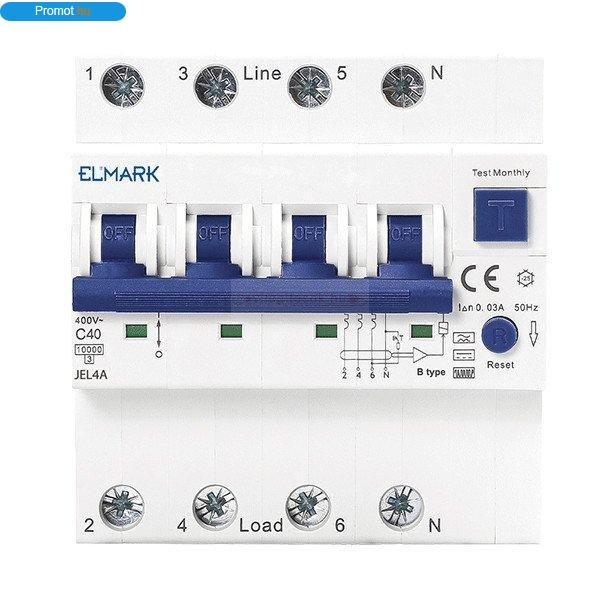

Névleges áramerősség: 40A Pólusok száma: 4 Védelem típusa: elektronikus RCBO
Kivitelezés: JVL4A Névleges üzemi feszültség: 400V; 50/60Hz Hibaáram-védelemmel
ellátott jel 4 típusú megszakítók ? ?ac-dc? változat ? típusú ? érzékeli a
váltakozóáram-szivárgást és a lüktető egyenáramú szivárgást is. Lökőfeszültség -
2000V AC Működési elv leírása: A hibaáram elleni védelem nem igényel kiegészítő
tápfeszültséget a működtető szerkezet munkájához. A működési elv lényege a nulla
és fázis vezetékekben folyó áram erősségének összehasonlítása. Ha olyan vezeték
szigetelése sérül meg, amely a megszakító után következik vagy ember kerül az
áramkörbe a rendszer instabillá válik és a mágneses mezők nem semlegesítik
egymást. A visszamaradó mágneses mező olyan feszültséget gerjeszt a szekunder
tekercsben, amely az elektromágneses tekercsben a szivárgási árammal egyenesen
arányos áramot hoz létre. Amikor ezen áram erőssége meghaladja a hibaáram
megadott határértékét a védelem működésbe lép és a készülék megszakítja az
áramkört. Rendeltetés: - áramkörök terhelés alatti kikapcsolása a betáp kábelek
szigetelésének sérülése esetén - áramkörök terhelés alatti kikapcsolása, ha
ember kerül az áramkörbe - külön fogyasztó / áramkör, illetve az egész
áramelosztó szekrény védelme - magas fokon garantálja az áramparaméterek
megbízhatóságát - vezérlés módja: kézi bekapcsolás és automata kikapcsolás
kimeneti hiba esetén Műszaki jellemzők * Névleges üzemi feszültség: 230/400V;
50/60Hz * Névleges áram: 40A * Érzékenység: 30 mA * Működésbe lépési sebesség:
20ms * Munkaállapot (bekapcsolva) kijelzése * A megszakítók műanyag alkatrészei:
UV sugárzásnak ellenálló, éghetetlen anyag * Környezeti hőmérséklet: -10°÷45ş? *
Tengerszint feletti magasság: max. 2000 m Bekötés: - fésűs soroló sín -
megfelelő keresztmetszetű hajlékony vagy merev vezeték Felszerelés módja: - DIN
sínre rögzítve - pozíció: függőleges A hibaáram megszakító beépítésre kerül az
elosztószekrénybe, úgy hogy az utána következő nulla- és védővezeték között nem
lehet villamos kapcsolat. A hibaáram védelem megfelelő működéséhez a
megszakítónak szüksége van 3 vagy 5 eres vezetékkel, külön nulla munkakábellel
(N) és külön védővezetékkel (PE) rendelkező hálózatra (vagyis 5/3 eres TN-S vagy
TT földelés szükséges). A fogyasztó házát ? a hálózat típusától függően ? vagy a
védővezetékhez kell csatlakoztatni, vagy földeléssel kell ellátni
Áram-védőkapcsoló 4 pólusú, 40A 400V 30mA ? Maximális biztonság háromfázisú
hálózatokhoz Miért nélkülözhetetlen a 4 pólusú áram-védőkapcsoló (Fi-relé) a
háromfázisú rendszerekben? A 4P 40A 400V 30mA áram-védőkapcsoló, vagy más néven
Fi-relé, nélkülözhetetlen eleme minden korszerű háromfázisú villamos hálózatnak.
Az ilyen eszköz nemcsak életet menthet, hanem védi az elektromos berendezéseket
és csökkenti a tűzkockázatot azonnali lekapcsolással, ha hibás földelés vagy
szivárgó áram keletkezik. Főbb tulajdonságok és előnyök 4 pólusú (4P) ?
Tökéletes háromfázisú (400V) hálózatokhoz, komplett áramkörök védelmére 40A
névleges áram ? Nagyobb családi házak, üzletek, ipari és irodai felhasználásra
is alkalmas 30mA érzékenység ? Megbízható életvédelem, gyors hibaérzékelés Gyors
lekapcsolás ? Védi az embereket, gépeket, ingatlant Szabványos DIN-sínre
szerelhető ? Egyszerű, gyors telepítés IP20/IP40 védettség ? Beltéri
elosztószekrényekbe Hosszú élettartam, karbantartásmentes működés Megfelel a
legszigorúbb európai szabványoknak Felhasználási területek Háromfázisú
lakóházak, családi házak fővédelme Ipari csarnokok, műhelyek, raktárak Irodák,
kereskedelmi épületek Napelem, hőszivattyú és más nagyfogyasztók védelme
Felújítás vagy új telepítés esetén kötelező elem Műszaki adatok Pólusok száma:
4P (4 pólusú) Névleges áram: 40A Feszültség: 400V (háromfázis) Érzékenység: 30mA
Felszerelés: DIN-sínre pattintható Védettség: IP20 (IP40 előlappal)
Hőmérséklet-tartomány: -25°C ? +40°C Garancia: 2 év Miért válassz 4 pólusú
Fi-relét? Maximális védelem: minden fázist és a nullát is figyeli, így teljes a
biztonság Élet- és vagyonvédelem: áramütés, tűz, eszközkárosodás ellen Törvényi
megfelelés: új és felújított hálózatokban kötelező elem Megbízható, hosszútávú
működés: minőségi alkatrészekkel Telepítési tanácsok, gyakori kérdések A
telepítést bízza szakképzett villanyszerelőre! Áramtalanítás után szerelhető
biztonságosan. Rendszeresen ellenőrizze a tesztgombbal a készülék működését! A
Fi-relé véd a szivárgó áram és földzárlat ellen ? de túlterhelés ellen külön
kismegszakító is szükséges! Rendelje meg most ezt a 4 pólusú, 40A, 400V, 30mA A
tipusú áram-védőkapcsolót, hogy háromfázisú hálózata a legmagasabb szintű élet-
és vagyonvédelmet élvezze! Kiemelt kulcsszavak: áram-védőkapcsoló 4 pólusú,
